小屋の基礎・土台作り

クリックすると拡大します

増築したのは車庫の右側、白いジムニーの止まっている所です。

クリックすると拡大します

最初に書いたイメージ図面です。

クリックすると拡大します

外観はこんな感じにしようと思いましたが・・・・・。

クリックすると拡大します

何回か図面を書いているうち、多少変更しました(^^;)

クリックすると拡大します

スペースが狭いので、トラクターで法面を削って広げていきます♪

クリックすると拡大します

みんカラの軽トラ友達からいただいたレベルで、高さの確認をします。
一人で測量が出来るように、棒にスケールを貼り付けてスタッフ代わりにしています(^^;)

クリックすると拡大します

だいたい土が敷きならせたら・・・・。

クリックすると拡大します

軽トラで転圧して、基礎を作るところに印を入れます。

クリックすると拡大します

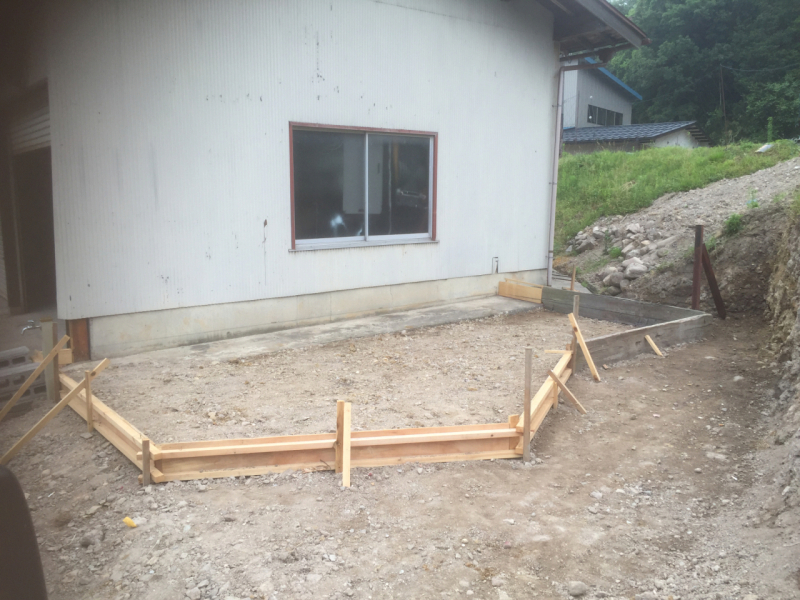

型枠ですが一度しか使わないので、ホームセンターの一番安い合板と木材で型枠を組みました。

クリックすると拡大します

防水シートの代わりに農業用のマルチを敷いて、買ってきたメッシュを置いて、生コンを打ちます。
配合は18-15-20Nで1.8m3使用しました。
生コンの買い方は、 こちらを参考にしてくださいね。

クリックすると拡大します

生コンを打設してから2回コテで均して仕上げましたが、均し方悪いので水が溜まります(゚Д゚;)
均してから寸法を測りブロック用の鉄筋を差し込みました。

クリックすると拡大します

ホームセンターから買ってきたブロックです。
本当は12cmの物が良いでしょうが、手間と金額を考え10cmにしましたが、大丈夫と思います(^^;)

クリックすると拡大します

端の方から積んでいき・・・・。

クリックすると拡大します

寸法が余るところは、サンダーで切って使いました。

クリックすると拡大します

つなぎ目と上側にモルタルを詰めて、基礎土台のボルトを埋め込んだらブロック基礎の完成です(*^^*)

クリックすると拡大します

図面から拾い出して買った木材です。
今回は量が多いので建材屋から買いましたが、m3売りなので好きな寸法を注文できますし、ホームセンターと変わらない値段で買えました♪

クリックすると拡大します

ブロック基礎に防腐剤を塗った土台を取り付けていきます。

クリックすると拡大します

上部分に座金が入る穴を開け、その後ドリルの径を変えてボルトが通る穴を開けて止めます。
ボルトの頭が飛び出る所は、サンダーで切りました。

クリックすると拡大します

図で表すとこんな感じです(*^^*)

クリックすると拡大します

その後コーキングで穴埋めをします。
休みの日にしか作業できないので、こうしておくと水が入りにくいと思います(*^^*)

クリックすると拡大します

柱を建てる所は、ほぞの代わりに穴を開け、抜け防止にボンドを塗って丸棒を差し込み、丸棒めがけてコースレッドを打ち込みました。

クリックすると拡大します

図に書くとこんな感じです
建てる柱の方にも穴を開けていますが、垂直に穴が空いていない箇所は丸棒を削りました(^_^;)

クリックすると拡大します

とりあえず土台の完成です(*^^*)
